效果于轻钢厂房的荷载应依照《修建结构荷2001),《修建抗震规划规范》(GB50011-2001)进行。通常状况下,规划门式刚架时应考虑的荷载类别如下:

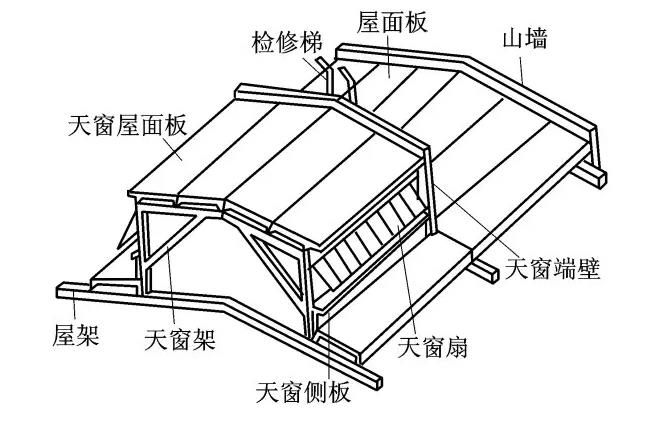

恒载包含刚架自重及屋面板,檩条,保温棉等分量。以下为一些常规的恒载取值:
檩条+屋面板(0.5mm): 0.10 KN/m2
檩条+屋面板(0.5mm)+屋面内衬板(0.5mm) 0.15 KN/m2
檩条+夹芯板: 0.15 KN/m2
详细的恒载核算还需求根据详细状况进行核算,假如屋面悬挂设备较多,用于悬挂设备的联络梁的分量也不容忽视,都应该计入屋面恒载。
屋面活荷载:当选用压型钢板轻型屋面时,屋面竖向活荷载的规范值应取0.5KN/m2 (注:当刚架或檩条仅有一个可变且受荷面积超越60m2时,对钢框架,活荷载可取0.3KN/m2)。
屋面悬挂荷载是指由喷林,管道,灯具等,屋面悬挂荷载能够被包含在屋面活荷载内。
常用的屋面悬挂荷载值可参阅如下:
石膏天花板吊顶 0.15 KN/m2
空调管道 0.05 KN/m2
灯具 0.05 KN/m2
喷淋 0.15 KN/m2
需求指出的是,因为轻钢结构屋面体系很轻,当选用STS 等规划软件时(该软件不允许用户添加悬挂荷载工况),屋面悬挂核载归并在活荷载是比较合适的。如将屋面悬挂荷载考虑在恒载内,则恒载+风载组合时规划偏于不安全。
在考虑雪荷载时需求留意:
1.需求依照规范50009-2001,考虑μr—屋面积雪散布系数,根本雪压乘以积雪系数就是雪荷载规范值;
2.在规划修建结构及屋面的承重构件时,可按下列规则选用积雪的散布状况:
(1)屋面板和檩条按积雪不均匀散布的最晦气状况选用;
(2)屋架和拱壳可别离按积雪全跨均匀散布状况、不均匀散布的状况和半跨的均匀散布的状况选用;
(3)框架和柱可按积雪全跨的均匀散布状况选用。
门式刚架的风荷载体型系数,能够按《修建结构荷载规范》(GB50009-2001)取值,也可按《门式刚架轻型房子钢结构技术规程》(CECS102:2002)。请留意以下事项:
1.根本风压应按荷载规范附录D.4 中附表D.4 给出的50 年一遇的风压选用,但不得小于0.3kN/m2。
2.并非所有门式刚架的体型系数都能够按CECS,门规仅适用于:屋面斜度α≤10,屋面均匀高度≤18m,房子高宽比≤1,且檐口高度≤房子最小水平尺度;
3.当柱脚铰接且刚架的l/h小于2.3和柱脚刚接且l/h小于3.0, 选用GB50009规则的风荷载体型系数进行刚架规划偏于安全,而在其他各种状况用GB50009取值,将会导致规划不安全;
4.任何状况下,横向刚架两边墙面体型系数的代数和不宜小于1.2。
1.桥(梁)式吊车或悬挂吊车的竖向荷载应按吊车的晦气方位取值;
2.对手动吊车及电动葫芦可不考虑水平荷载。
六、 地震荷载 当
抗震设防烈度较高而且房子跨度很大、高度很高,或宽度方向有许多摇晃柱时,可按《修建抗震规划规范》进行水平地震效果效应下刚架地震左右组合下的验算。核算时,阻尼比可取为0.05。
6荷载组合
一、 承载力验算的荷载组合
(一)由可变荷载效应操控根本组合:
1.2 x 永久荷载 + 1.4 x 最大可变荷载
1.2 x 永久荷载 + 0.7 x 1.4 x 可变荷载
1.0 x 永久荷载 + 1.4 x 最大风吸力
(二)由永久荷载效应操控的根本组合:
1.35 x 永久荷载 + 1.4 x 可变荷载 x 相应的组合系数
(三)地震效果组合:
1.2 (或1.0) x (重力荷载代表值效应)+ 1.3 x 水平地震效果规范值效应 核算时不考虑风荷载效果,重力荷载代表值应依照《修建抗震规划规范》(GB50011-2001)第5.1.3条核算。
二、 荷载组合的留意事项
1.屋面活荷载不与雪荷载一起组合;
2.地震效果不与风荷载一起考虑;
3.因为风荷载效应与永久荷载效应二者符号相反,当恒载与风载进行组合时,恒载的组合系数应取为1.0,而且恒载不该获得过大,不该将屋面悬挂荷载等考虑在恒载中。
三、 门式刚架常用的荷载组合方式
为了使内力组合更为合理,笔者将悬挂荷载作为独自工况列出。以下为常用的荷载组合(无吊车的状况),用于承载力验算,可供读者参阅。
1. 1.2(恒载 + 悬挂荷载)+ 1.4屋面活载+1.4楼面活载
2. 1.2(恒载 + 悬挂荷载)+ 1.4屋面雪载+1.4楼面活载
3. 1.0恒载 + 1.4左风载
4. 1.0恒载 + 1.4右风载
5. 1.2(恒载 + 悬挂荷载+ 0.5楼面荷载 + 0.5屋面雪载) + 1.3左地震
6. 1.2(恒载 + 悬挂荷载+ 0.5楼面荷载 + 0.5屋面雪载) + 1.3右地震
7. 1.0(恒载 + 悬挂荷载+ 0.5楼面荷载 + 0.5屋面雪载) + 1.3左地震
8. 1.0(恒载 + 悬挂荷载+ 0.5楼面荷载 + 0.5屋面雪载) + 1.3右地震
9. 1.2(恒载 + 悬挂荷载) + 0.9(1.4楼面荷载+ 1.4雪载 + 1.4左风)
10.1.2(恒载 + 悬挂荷载) + 0.9(1.4楼面荷载+ 1.4雪载 + 1.4右风)
11.1.35(恒载+悬挂荷载)+ 1.4x0.7(楼面活载 + 屋面活载)
12.1.35(恒载+悬挂荷载)+ 1.4x0.7(楼面活载 + 屋面雪载)
